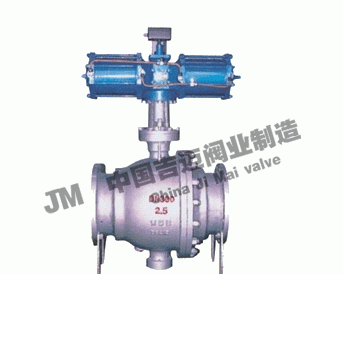

氣動卸灰球閥產品概述：
氣動卸灰球閥的密封圈采用ppl耐磨密封圈，使得密封經久耐用。閥座與閥體之間采用卡套式連接能夠擋住灰塵進入閥座下面，避免閥座被漲死。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。
氣動卸灰球閥工作原理：
氣動卸灰球閥工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑管道場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有ptfe軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。
氣動卸灰球閥產品特點：
1、氣動卸灰球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
3、閥桿采用整體鍛造并調制處理，硬度達到hb220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4、根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
6、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
7、氣動卸灰球閥還具有閥門結構緊湊、啟閉靈活、安裝維修方便等特點。
|
氣動卸灰球閥q647mf
|
1.6mpa
|
m
|
18×1.5
|
18×1.5
|
18×1.5
|
18×1.5
|
18×1.5
|
27×2
|
27×2
|
|
d
|
335
|
405
|
460
|
520
|
580
|
705
|
840
|
|
d1
|
295
|
355
|
410
|
470
|
525
|
650
|
770
|
|
l
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
|
h
|
612
|
701
|
754
|
784
|
842
|
1010
|
1102
|
|
h1
|
270
|
330
|
374
|
414
|
431
|
515
|
595
|
|
b
|
30
|
32
|
34
|
38
|
40
|
46
|
54
|
|
n-φd
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
16-φ30
|
20-φ34
|
20-φ41
|
|
配用手動裝置
|
s-01
|
s-02
|
s-03
|
s-04
|
s-05
|
s-06
|
s-07
|
