上海吉邁閥門制造有限公司主要生產≦氣動薄膜三通調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

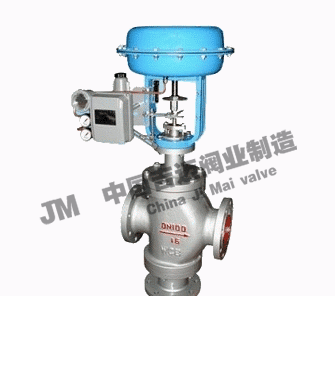

氣動薄膜三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
氣動三通調節閥，是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHF(H)型氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
標準規格
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
J:氣動薄膜執行機構
H:氣動活塞執行機構
|
H直行程
|
F:三通分流調節閥
H:三通合流調節閥
F(H)G:散熱型三通分(合)流調節閥
F(H)V:波紋管型三通分(合)流調節閥
F(H)D:低溫型三通分(合)流調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞= NPS 1〞
|
|
如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50
|
性能
|
流量特性
|
直線、等百分比
|
|
可調范圍
|
30:1
|
|
額定CV值
|
等百分比\直線CV8.5~1280
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量）
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
選用參數表
|
閥座直徑（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數CV
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦）
|
|
DN25
|
16 mm
|
★
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN40
|
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN50
|
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
★
|
|
|
|
|
|
|
|
|
DN80
|
|
|
|
|
●
|
★
|
|
|
|
|
|
|
|
DN100
|
|
|
|
|
●
|
●
|
★
|
|
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
★
|
|
|
|
|
|
DN150
|
|
|
|
|
|
|
|
●
|
★
|
|
|
|
|
DN200
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
|
DN250
|
100mm
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
DN300
|
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
氣動執行機構
膜片有效面積Ae (cm2)
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
350
|
560
|
900
|
1600
|
|
作用方式
|
彈簧范圍
|
金屬密封允許壓差（MPa）
|
|
氣開
|
20-100KPa
|
0.7
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
0.05
|
0.03
|
|
40-200 KPa
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
0.11
|
0.07
|
|
80-240 KPa
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
0.21
|
0.15
|
|
氣關
|
20-100KPa
|
2.14
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.14
|
0.15
|
0.1
|
0.06
|
0.05
|
0.03
|
|
40-200 KPa
|
6.4
|
5.86
|
3.64
|
2.3
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
0.11
|
0.07
|
|
80-240 KPa
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
0.21
|
0.15
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
