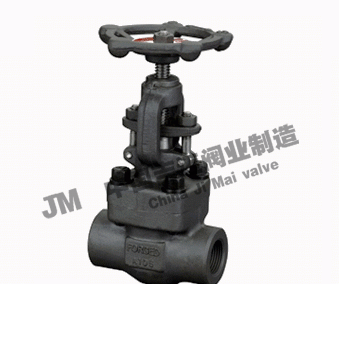

鍛鋼承插焊截止閥 |
 |
| 產品型號：J61Y |
| 產品口徑：DN15-DN50 |
| 產品壓力：900～1500 Lb |
| 連接方式：承插焊 |
| 閥體材質：鍛鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
| 產品說明 |
|
服務承諾 |
|
訂貨流程 |
|
上海吉邁閥門制造有限公司主要生產≦鍛鋼承插焊截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一、J61Y鍛鋼承插焊截止閥產品概述：
鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
二、J61Y鍛鋼承插焊截止閥結構特點：
1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
2.全徑或縮徑
3.明桿支架式
4.自定心壓板壓套式
5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6.整體式上密封座
7.承插端符合ASME B16.11
8.螺紋連接端(NPT)符合ANSI/ASME B1.20.1
9.閥瓣可變換為節流型、針型、球型和止回型
三、J61Y鍛鋼承插焊截止閥產品材料：
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥桿螺母
|
A276420
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼
四、J61Y鍛鋼承插焊截止閥連接尺寸：
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H(開)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|

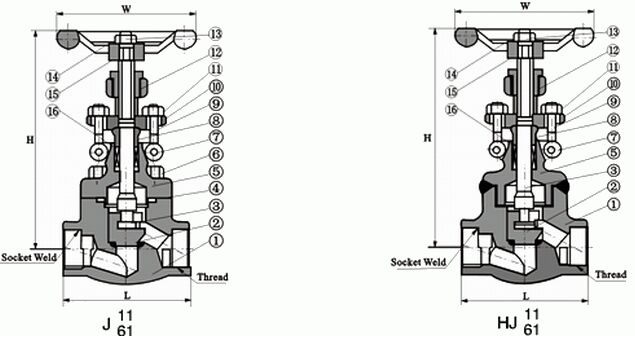

鍛鋼承插焊截止閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
訂貨流程：
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
- 具體商定：交貨期、特殊要求等事宜.
訂貨須知：
- 客戶如對產品有特殊要求，須在合同中提供以下說明：
- 連接方式
- 結構長度
- 公稱直徑、全通徑、縮徑、管道尺寸；
- 流體介質及溫度、壓力范圍，
- 試驗、檢驗標準及其他要求。
- 本廠根據客戶特定要求配置各類驅動裝置。
- 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
- 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
|
|
