產品型號：GID
產品口徑：DN25-DN400
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：不銹鋼，碳鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦電動真空蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

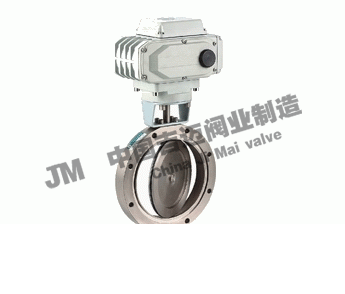

GID電動高真空蝶閥本閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。該系列閥門密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。NKD941X-25C型其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體閉上加裝電熱裝置。

零部件材料

零件名稱	閥體、閥板	閥軸、密封座	蝶板密封圈
材料	Q235-A、F鋼板	2Cr13、1Cr18Ni9Ti	三元乙橡膠、氟橡膠

主要技術性能

適用范圍：Applicability	105～1.3×10-4Pa
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) 　 -30～+150℃(氟橡膠)
氣源壓力：Mains Voltage	0.4～0.6MPa
安裝方向：Mounting Direction	任意

主要零件材料

閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠

外形及連接尺寸(mm)

Model 型號	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	162	90	104	4-φ7
GID-50	50	110	90	55	22	175	90	104	4-φ7
GID-65	65	125	105	70	26	198	102	140	4-φ9
GID-80	80	145	125	85	30	208	102	140	4-φ9
GID-100	100	170	145	105	30	220	102	140	4-φ12
GID-150	150	220	195	156	35	272	115	164	8-φ12
GID-200	200	275	250	208	40	330	205	190	8-φ12
GID-250	250	330	300	258	45	335	205	190	8-φ14
GID-300	300	380	350	308	55	426	152	247	8-φ14
GID-400	400	500	465	410	60	520	180	308	8-φ18
GID-500	500	600	565	510	80	643	220	378	12-φ18
GID-600	600	710	670	610	100	760	270	524	12-φ21
GID-800	800	920	815	815	130	962	320	648	20-φ21
GID-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19
