上海吉邁閥門制造有限公司主要生產≦單夾式蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

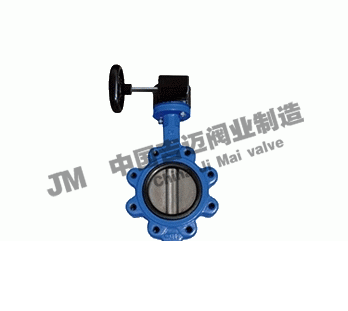

單夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
單夾式蝶閥主要技術參數
|
公稱通徑
|
DN（mm）
|
50～800
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
蝶閥密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
單夾式蝶閥主要零件材質
|
No.
|
部件名稱
|
美標 ASTM Specifications
|
|
1
|
閥體
|
灰鐵
|
A126 class B
|
|
2
|
閥板
|
球鐵鍍鎳
|
A536
|
|
3
|
軸
|
不銹鋼
|
A433 410
|
|
4
|
閥座
|
乙丙
|
.
|
|
5
|
軸套
|
PTFE
|
.
|
|
6
|
O- 型圈
|
丁腈
|
.
|
|
7
|
開口銷
|
碳鋼
|
a
|
|
8
|
手柄
|
瑪鋼
|
A47-90 22010
|
|
9
|
商標牌
|
鋁
|
B209-1100
|
|
10
|
齒盤
|
鋼板
|
A27-91 65-35
|
單夾式蝶閥閥門設計按國標 GB 12238-89
|
規格
|
D
|
L
|
H1
|
H2
|
H3
|
法蘭
|
L1
|
L2
|
W
|
重量
|
|
MM
|
IN
|
C
|
D1
|
N- NPT
|
|
50
|
2
|
51.0
|
43.0
|
71.4
|
139.7
|
33.0
|
120.7
|
95
|
4- 5/8"
|
54
|
65
|
230
|
4.3
|
|
65
|
2-1/2
|
62.8
|
45.8
|
78.0
|
152.0
|
33.0
|
139.7
|
109
|
4- 5/8"
|
54
|
65
|
230
|
5.5
|
|
80
|
3
|
78.0
|
45.8
|
100.0
|
159.0
|
35.0
|
152.4
|
127
|
4- 5/8"
|
54
|
65
|
230
|
5.6
|
|
100
|
4
|
102.5
|
52.0
|
102.0
|
178.0
|
33.0
|
190.5
|
152
|
8-5/8"
|
54
|
65
|
230
|
9.4
|
|
125
|
5
|
121.5
|
55.5
|
118.0
|
191.0
|
37.0
|
215.9
|
182
|
8- 3/4"
|
54
|
65
|
230
|
12.7
|
|
150
|
6
|
154.2
|
55.5
|
130.0
|
204.0
|
35.5
|
241.3
|
207
|
8- 3/4"
|
54
|
65
|
230
|
13.1
|
|
200
|
8
|
200.9
|
59.5
|
163.0
|
238.0
|
43.0
|
298.5
|
264
|
8- 3/4"
|
54
|
65
|
280
|
19.5
|
|
250
|
10
|
248.9
|
67.2
|
198.0
|
270.0
|
.
|
362.0
|
317
|
12-7/8"
|
.
|
.
|
.
|
28.5
|
|
300
|
12
|
300.0
|
77.0
|
235.0
|
315.0
|
.
|
431.8
|
370
|
12- 7/8"
|
.
|
.
|
.
|
42.0
|
