上海吉邁閥門制造有限公司主要生產≦J61W焊接式針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

J61Y焊接式針型閥主要應用于蒸汽管路和機電設備上,比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。

（儀表針型閥）是儀表測量管路系統中重要組成部分,主要有截止閥和球閥,其功用是作開啟或切斷管道通路用�？ㄌ资絻x表閥門具有安裝拆卸方便,連接緊固,有利于防火,防爆和耐壓能力高,密封性能良好等優點,是電站,煉油,化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。安裝時應注意使介質的流向與閥體上的箭頭方向一致。針型閥有螺紋連接,卡套連接,焊接。本類閥門在管道中一般應當水平安裝。

J61W焊接式針型閥主要性能規范Chief property and specifieation

型號 Type	公稱壓力 (MPa) Nominal pressure	試驗壓力PS(MPs) Test pressure			工作壓力(MPa) Working pressure	工作溫度(℃) Working temperature	適用介質Applicable mediun
		殼體Shell	密封 （液）Seal	密封 （氣）Seal
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	電站,石油氣,水,油品等 Petroleun gas, Oil etc.
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
	24.0	16.0	17.6	0.6	16.0	C≤200℃

J61W焊接式針型閥主要零件材料

零件名稱 Part name	閥桿,閥蓋,螺栓Body,Bonnet bolt	閥桿,閥瓣密封圈Stem,Disc,Gasket	填料 Packing	墊片 Gasket	手柄 Hande
J61Y-170V	鉻鎳不銹鋼Cr.NiStainlesss steel	不銹鋼 Stainless steel	聚四氧乙稀,柔性石墨PTEF,Soft graphite	橡膠石棉板Latex asbestos	優質碳鋼 High grade Garbon steelll

J61W焊接式針型閥主要外形及連接尺寸

公稱直徑DN（mm）	管螺紋RC	尺寸					重量（Kg）
		Do	L	H	Hi	d
6	3/4	80	78	100	110	6	1.20
10	1	80	120	100	110	8	1.50
15	11/4	100	130	120	130	12	1.70
20	2	12000	145	150	165	15	2.60

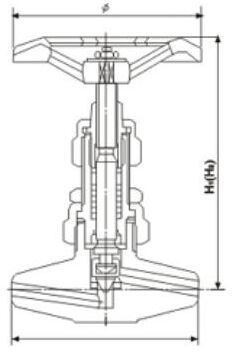

 J61W焊接式針型閥結構圖紙：

上一個產品：J49H壓力表針型閥

下一個產品：J61Y焊接式針型閥
